產品名稱：
公制外螺紋74°外錐/英管外螺紋O型圈
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述

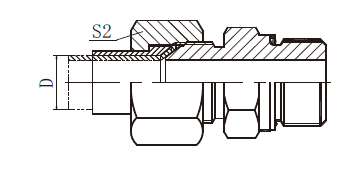

| 訂貨號 | 螺 紋 | 硬管外徑 | O形圈 | 尺 寸 | ||||||||||||||||
| E | F | D | F 端 | A | B | L | S1 | S2 | ||||||||||||
| AQ5-14-04 | M14X1.5 | G1/4"X19 | 8 | O111 | 17 | 11 | 36 | 19 | 17 | |||||||||||
| AQ5-16-06 | M16X1.5 | G3/8"X19 | 10 | O113 | 18 | 11.5 | 40 | 22 | 19 | |||||||||||
| AQ5-18-06 | M18X1.5 | G3/8"X19 | 12 | O113 | 18 | 11.5 | 40 | 22 | 22 | |||||||||||
| AQ5-18-08 | M18X1.5 | G1/2"X14 | 12 | O115 | 18 | 14 | 43 | 27 | 22 | |||||||||||
| AQ5-22-08 | M22X1.5 | G1/2"X14 | 14 | O115 | 19.5 | 14 | 44.5 | 27 | 27 | |||||||||||
| AQ5-27-12 | M27X1.5 | G3/4"X14 | 18 | O119 | 20 | 15.5 | 49.5 | 32 | 32 | |||||||||||
| AQ5-30-12 | M30X1.5 | G3/4"X14 | 20 | O119 | 23 | 15.5 | 52.5 | 32 | 36 | |||||||||||
| AQ5-39-16 | M39X2 | G1"X11 | 28 | O217 | 26 | 18 | 60 | 41 | 46 | |||||||||||
注：如需帶襯套及螺母整套訂貨，則請?jiān)诖?hào)后加/A，如AQ5-18-06/A。
